آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة

آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة
الخصائص الأساسية
مكان المنشأ: الصين
الاسم التجاري: APIE
رقم الموديل: سلسلة SC
Trading Properties
Minimum Order Quantity: 1 وحدة
Price: US$ 400000-550000 Unit
Payment Terms: L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram
Supply Ability: 10 وحدات في الشهر
العلامات:

Spherical Hobs Hydromill,grab Trench Cutter Machine,Hydromill grab Trench Cutter Machine

آلة حفر متعددة الوظائف,حائط الحجاب الحاجز حفرة قطاع آلة,آلة حفر الحجاب الحاجز

Hydromill grab Trench Cutter Machine
ملخص المنتج
فوائد الشفرة الكروية في قطع مطحنة المياه بناء فعال من حيث التكلفة: يؤدي تطبيق الشفرات الكروية إلى خفض النفقات المرتبطة بقطع مطحنة المياه بشكل كبير في الصخور الصلبة، مما يؤدي إلى تسريع الجداول الزمنية للمشروع. عملية مبسطة: ليست هناك حاجة إلى ثقوب مسبقة القطع، مما يبسط معدات وعمليات البناء اللازمة. تش...
سمات المنتج المخصصة
إبراز

آلة حفر متعددة الوظائف,حائط الحجاب الحاجز حفرة قطاع آلة,آلة حفر الحجاب الحاجز

,

Diaphragm Wall Grab Trench Cutter Machine

,

Diaphragm Wall Grab Trenching Machine

اسم المنتج:
قطاع الخنادق
الطاقة المثبتة:
571 كيلوواط
عزم الدوران للقطع:
100 كيلومتر
أقصى عمق:
55 م
وزن النقل الأقصى:
29.6 متر
ارتفاع الحاسوب المركزي:
219/258/260/288/300 ملم 8''10''12''
نموذج حامل السكين:
ش30/40
وصف المنتج
مواصفات مفصلة وخصائص

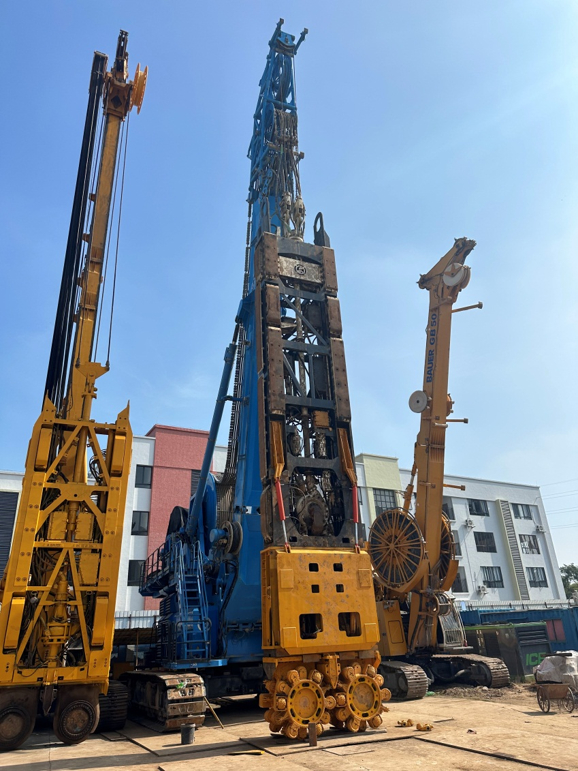

آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة 0



فوائد الشفرة الكروية في قطع مطحنة المياه

  1. بناء فعال من حيث التكلفة: يؤدي تطبيق الشفرات الكروية إلى خفض النفقات المرتبطة بقطع مطحنة المياه بشكل كبير في الصخور الصلبة، مما يؤدي إلى تسريع الجداول الزمنية للمشروع.

  2. عملية مبسطة: ليست هناك حاجة إلى ثقوب مسبقة القطع، مما يبسط معدات وعمليات البناء اللازمة.

  3. تشغيل ممتد: تسمح عجلة مطحنة المياه ذات أسنان الشفرة بالتشغيل المستمر لمدة تصل إلى 100 ساعة، مما يقلل من تكرار رفع مطحنة المياه ويطيل بشكل فعال الجدول الزمني للبناء مع تقليل احتياجات العمالة.

  4. تقليل احتياجات الصيانة: تعمل وحدة مطحنة المياه بسلاسة مع الحد الأدنى من الضغط على علبة التروس، مما يقلل من وقت وتكاليف الصيانة.

  5. الحد الأدنى من التأثير على الأرض: تتسبب هذه التقنية في اضطراب قليل للأرض، مما يجعلها مثالية للمشاريع الواقعة بالقرب من الهياكل القائمة.

  6. تحسين انحراف القطع: يعزز التصميم قدرات الانحراف أثناء قطع مطحنة المياه في تشكيلات الصخور الصعبة.

  7. دقة عالية: يمكن الحفاظ على المحاذاة الرأسية للخنادق بدقة تصل إلى 1 في الألف، مما يضمن نتائج عالية الجودة.

  8. كفاءة الوقود: يحقق النظام توفيرًا في الوقود يزيد عن 20٪ (بمتوسط 73 لترًا/ساعة مع محرك CAT C18)، مما يجعله أكثر كفاءة في استخدام الطاقة وصديقًا للبيئة.

آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة 1



نظرة عامة على عجلات القطع: علبة التروس والشفرة الكروية

لتحقيق الأداء الأمثل، تحتاج الشفرة الكروية إلى توليد قوة سفلية كافية، حيث تتطلب كل شفرة ما لا يقل عن 5 أطنان. بالنظر إلى عجلة بسمك 1200 مم، فإنها تحتوي على ما مجموعه 54 شفرة. عادةً، حوالي ثلث هذه الشفرات - حوالي 18 شفرة - تشارك بنشاط في تكسير الصخور، مما يتطلب ضغطًا إجماليًا لا يقل عن 90 طنًا. لذلك يجب أن تدعم كل علبة تروس 45 طنًا من الضغط، مما يسلط الضوء على الحاجة إلى قدرات تحمل الأحمال الشعاعية القوية.

تعمل الشفرة كأداة لكسر الصخور المتدحرجة، مما يعني أنها لا تتطلب عزم دوران عاليًا. لاعتبارات السلامة، تم تصميم علبة التروس بعزم دوران يبلغ 150 كيلو نيوتن متر. يتميز الطرف الخارجي بتصميم سداسي مدبب، مما يسهل التركيب والإزالة السريعة لعجلة القطع.

تستخدم الشفرة الكروية نوعين أساسيين من أدوات القطع الثابتة: مطاحن المياه الجانبية ومطاحن القطع الرئيسية. يتضمن كل خط مسار ثلاثة مطاحن مياه جانبية واثنين من مطاحن القطع الرئيسية. بالإضافة إلى ذلك، يتضمن التصميم سن رفرف في هيكل أسطواني، وهو بسيط وفعال. يوفر هذا التصميم المبتكر مقاومة قوة فائقة مقارنة بالآلات التقليدية، حيث يؤدي هيكل سن الرفرف الأثقل غالبًا إلى تآكل سريع لكتل التآكل وحلقات التوجيه.



آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة 2





معلمة الوحدة مع SC-135



آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة 3

المعلمة المواصفات
الوزن الإجمالي لوحدة مطحنة المياه 47–60 طن
سمك الجدار 1000–2000 مم
أقصى عزم دوران لعلبة التروس 180 كيلو نيوتن متر
سرعة إخراج علبة التروس 0–20 دورة في الدقيقة
أقصى قوة ضغط 60 طن
أقصى ضغط على الأرض 120 طن



معلمات الوحدة مع XCMG 120



آلة الحفر متعددة الوظائف الحاجز الحائط المقبض حفرة القطع آلة 4



المعلمة المواصفات
الوزن الإجمالي لوحدة مطحنة المياه 47–60 طن
سمك الجدار 1000–2000 مم
أقصى عزم دوران لعلبة التروس 180 كيلو نيوتن متر
سرعة إخراج علبة التروس 0–20 دورة في الدقيقة
أقصى قوة ضغط 60 طن
أقصى ضغط على الأرض 120 طن
